Referenzen / BVG - Erneuerung Bauwerk X
| Projekt: | "Bauwerk X" im Verlauf der U-Bahn-Linie 2 |
| Bauherr: | Berliner Verkehrsbetriebe BVG |
| Projektumfang: | Überbauten C, DI und DII |
| Projektangaben: | Bauwerklänge: ca. 92m; Überbau C: ca. 38,7m; Überbau DI: ca. 24,7m; Überbau DII: ca. 28,2m (alle Werte in Bauwerksachsen) Bauwerkbreite: Überbau C: 10,5m; Überbau DI: ca. 9,1m; Überbau DII: von ca. 9,1m sich trichterförmig aufweitend auf ca. 11m (alle Werte in Bauwerksachsen) Bauwerkhöhe: ca. 8,7m (OK - UK Stahlhaupttragwerk) Bauwerkgewicht: ca. 690to (Nur Haupttragwerk) |
| Bearbeitungsjahr: | 2006 |

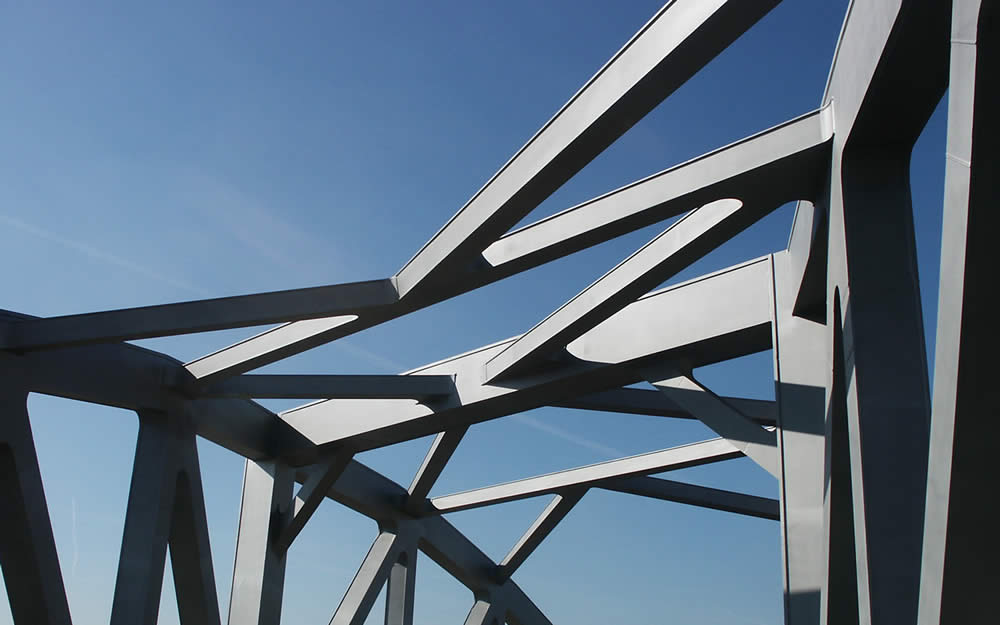

Der Hohlkasten-Fachwerk Bogen aus nord-östlicher Sicht.

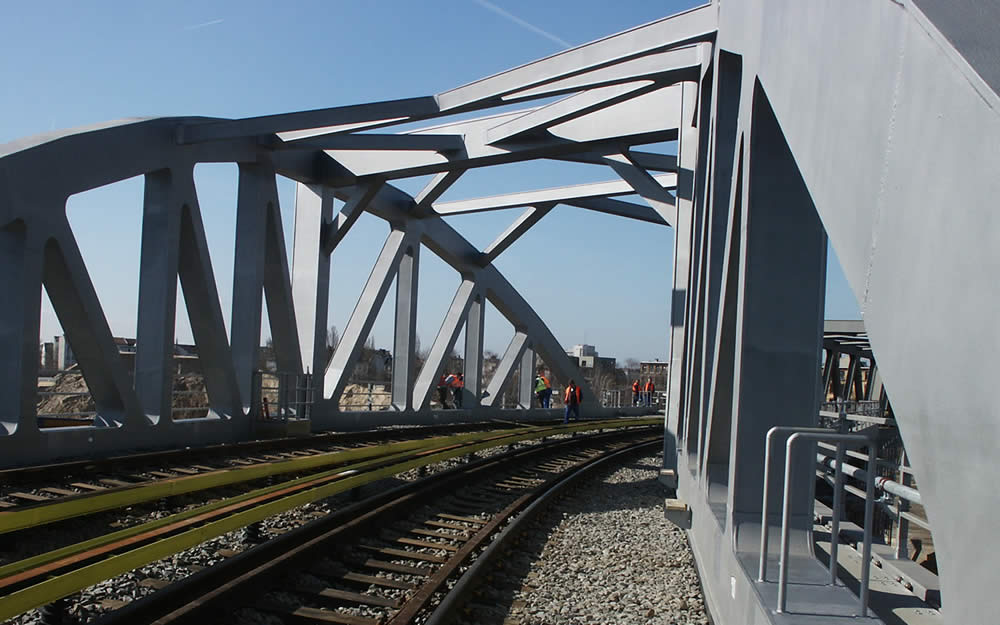

Der Bogen des Fachwerkes verläuft nicht in gebogener Form, sondern plygonartig mit entsprechenden Knicken an den Knotenpunkten.

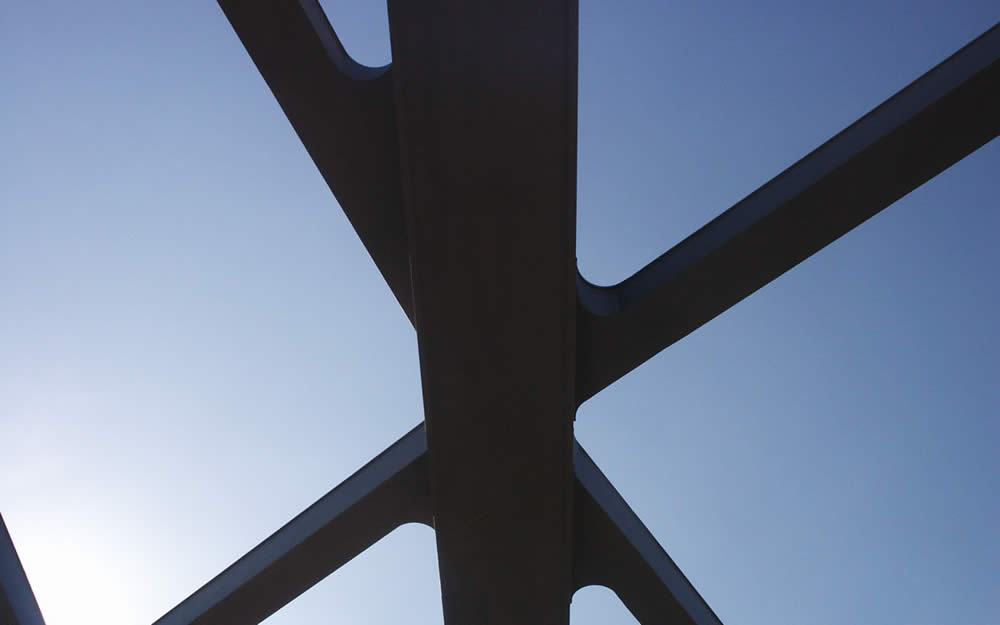

Auch der sogenannte "K-Verband" wurde aus Hohlprofilen konstruiert.

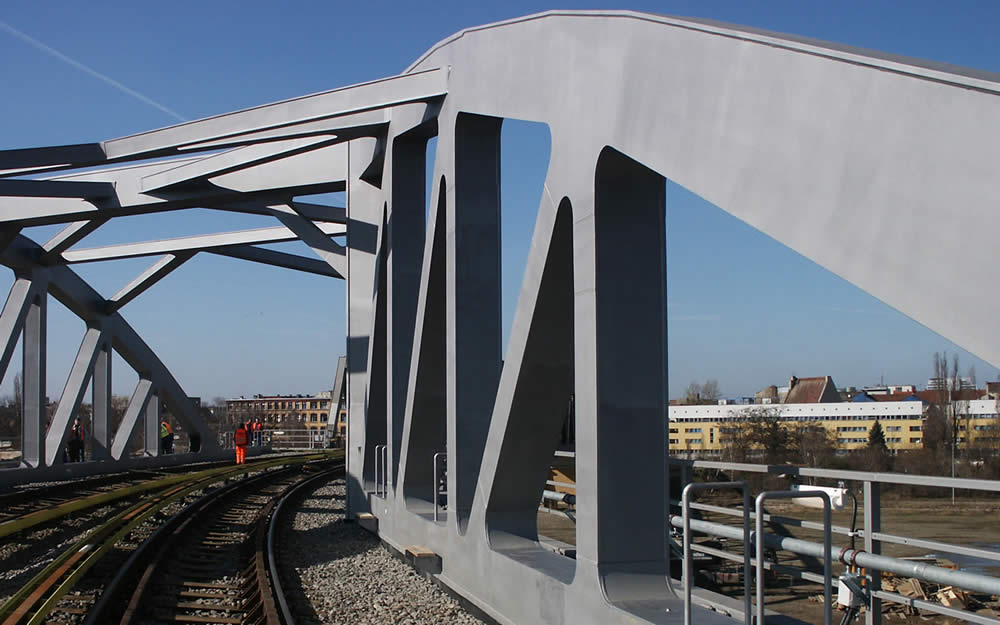

Ausbildung der Portalrahmen mit Anschluss der Bögen.

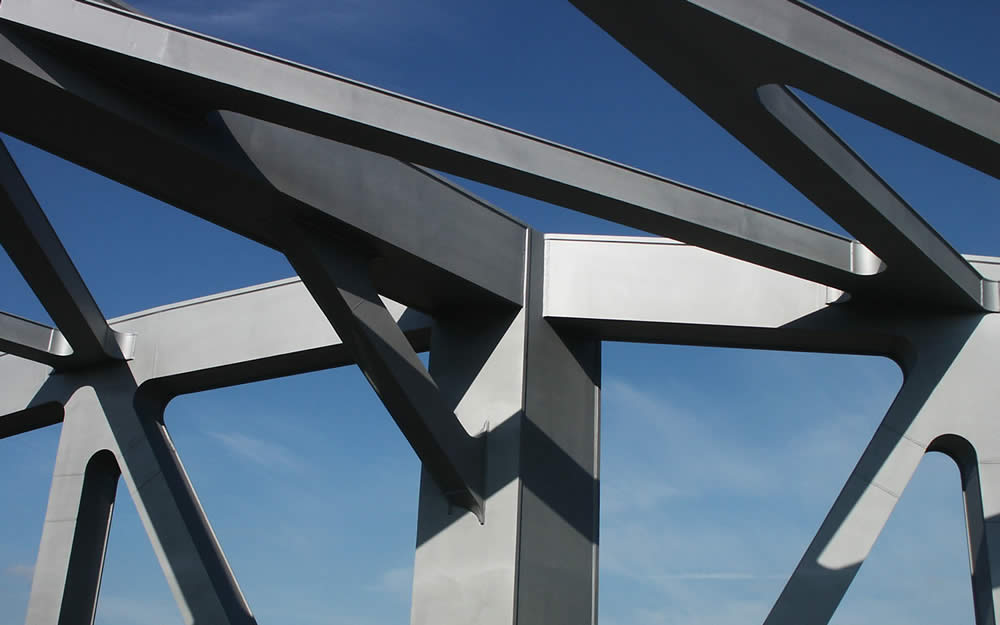

Ausbildung des Knotens in Portalrahmen-Mitte.

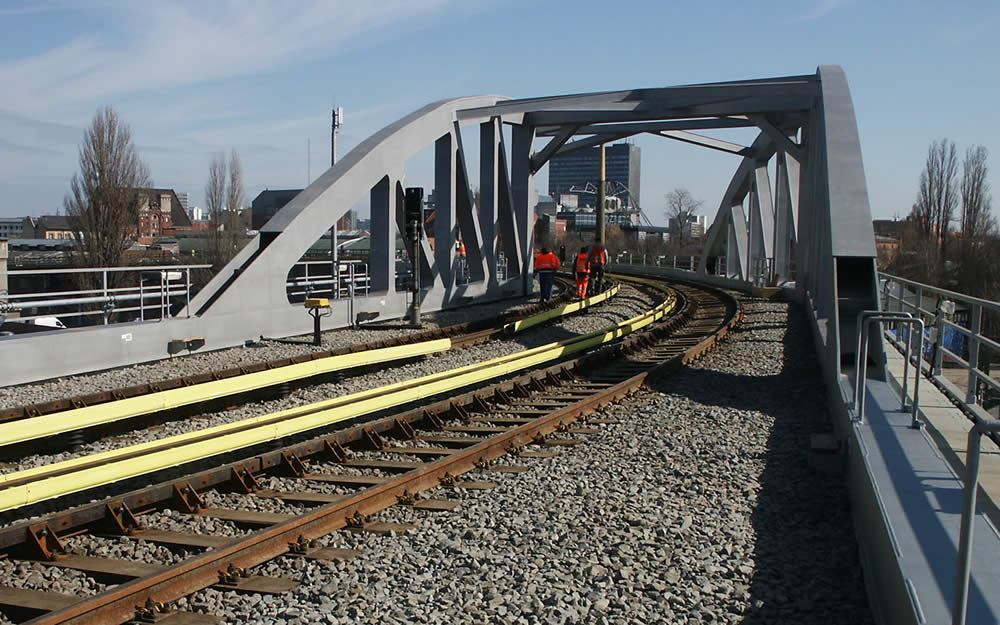

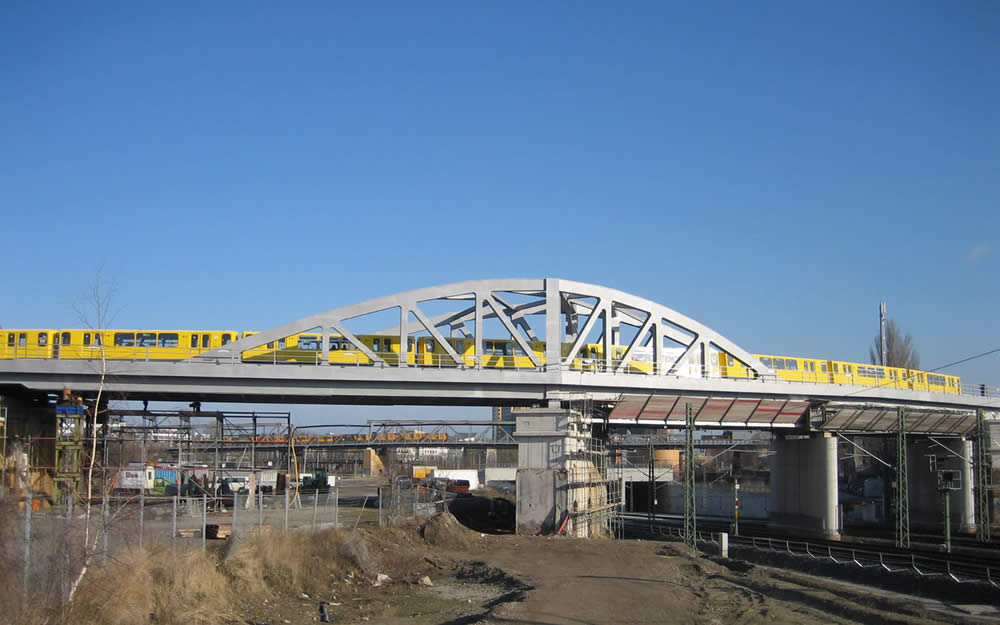

Brücke von Süden gesehen, nach Aufnahme des Betriebes.

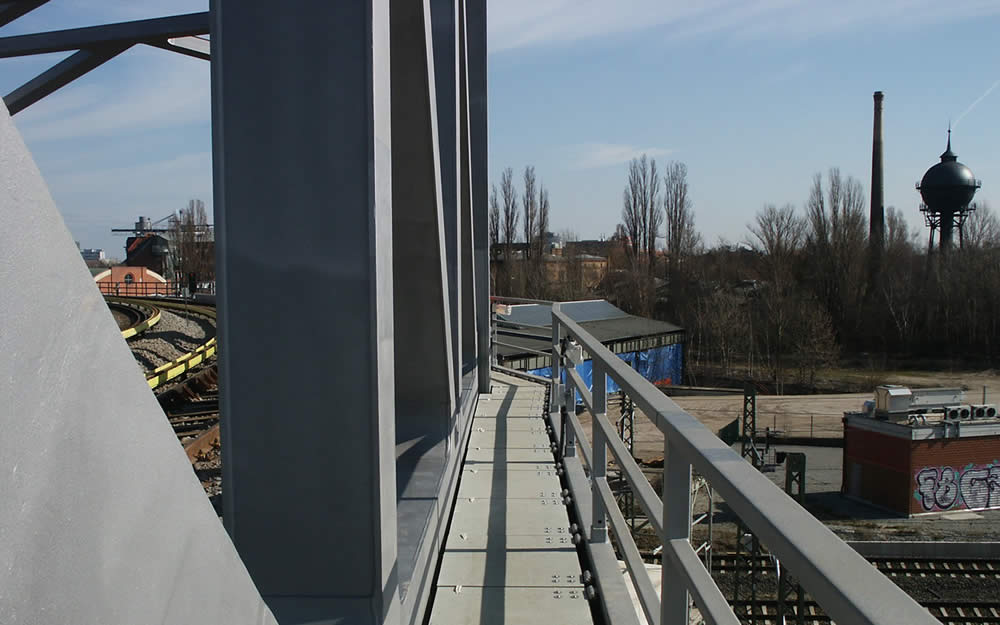

Beidseitig an die Längsträger angeschlossen sind die Dienstgehwege.
Ansicht der Brücke von Westen. Gut zu erkennen ist, dass die Bögen in einem Winkel aufeinander treffen und nicht, wie üblich, in einer Flucht liegen.

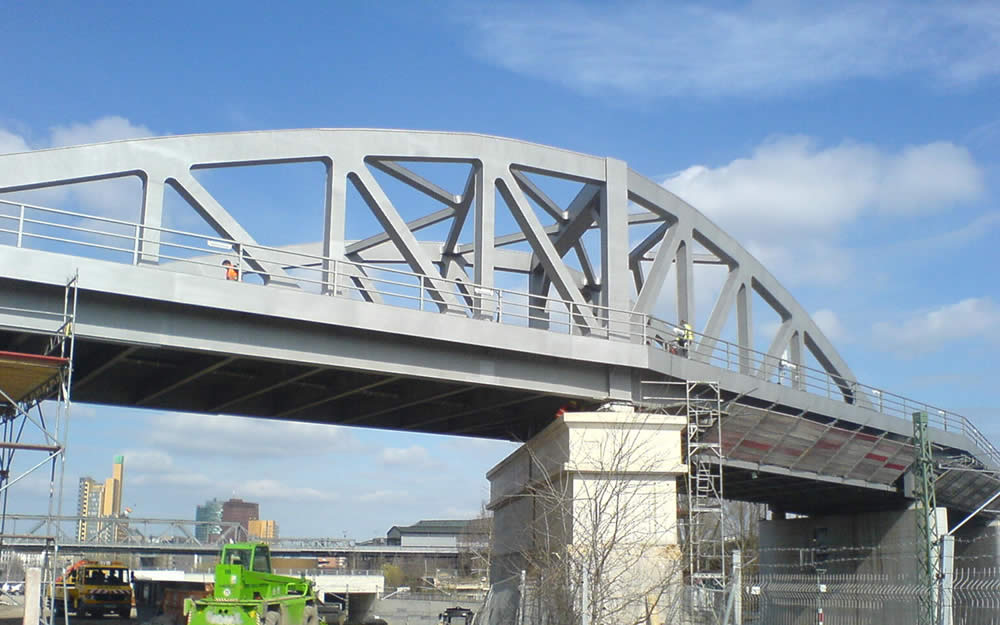

Pfeiler der Brücke, noch unverkleidet, unterhalb des Portalrahmens. An dieser Stelle, dem Übergang von Überbau DI nach DII, "knickt" die Fahrbahnplatte und überquert im weiteren Verlauf die Gleise der DB AG.
Südansicht
Bei bestem Wetter..
