Referenzen / Ausbau Wuppertaler Schwebebahn / Überbau Ohligsmühle
| Projekt: | Überbau Ohligsmühle |
| Bauherr: | Wuppertaler Stadtwerke |
| Auftraggeber: | DSD HILGERS Stahlbau GmbH |
| Projektumfang: | Ausführungsplanung, Detailstatik Vermessungskonzept + Pläne Flächen und Gewichtsermittlung für die Abrechnung Enddokumentation |
| Projekt in Zahlen: Länge/Breite/Höhe Stahlkonstruktion | 95 / 30 / 25 m 235 t |
| Bearbeitungsjahr: | Anfang - Mitte 2002 |
| Bild & Textnachweis: | DSD HILGERS Stahlbau GmbH WSW mobil GmbH PROKON GmbH |

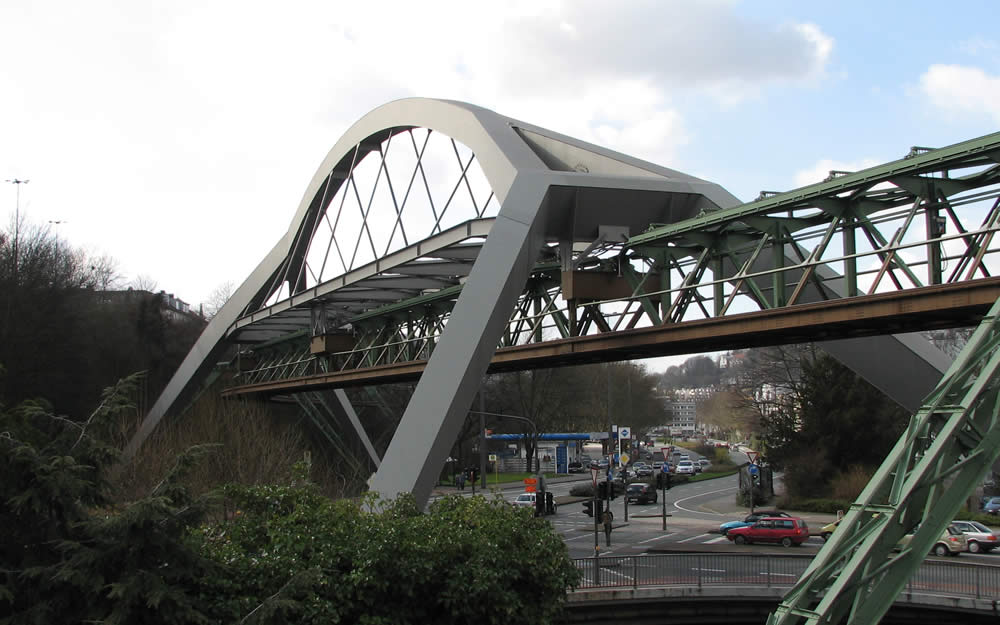

Überbau Ohligsmühle - Ostansicht

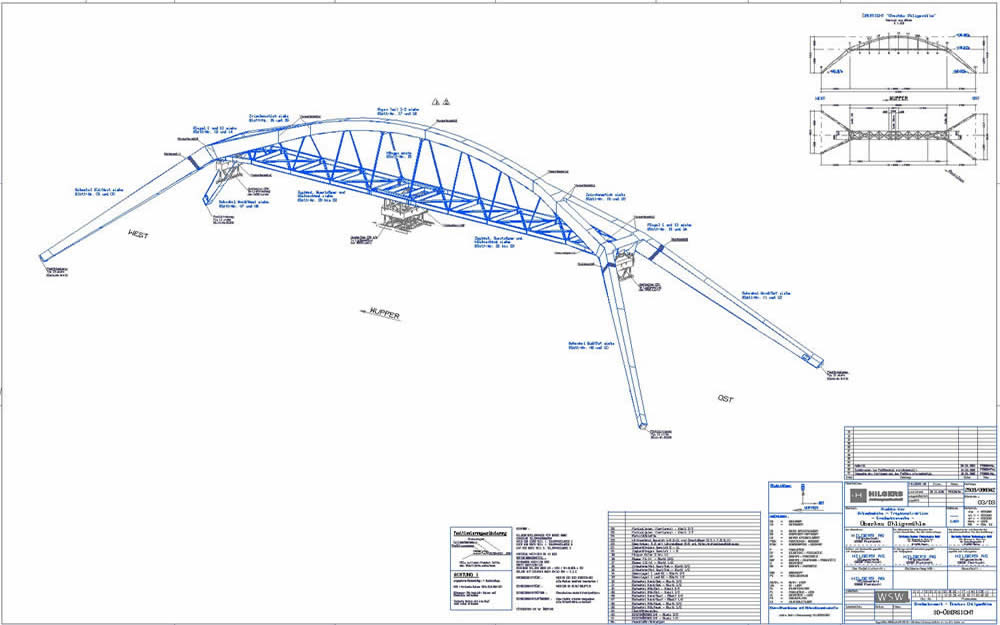

Überbau Ohligsmühle - Gesamtperspektive

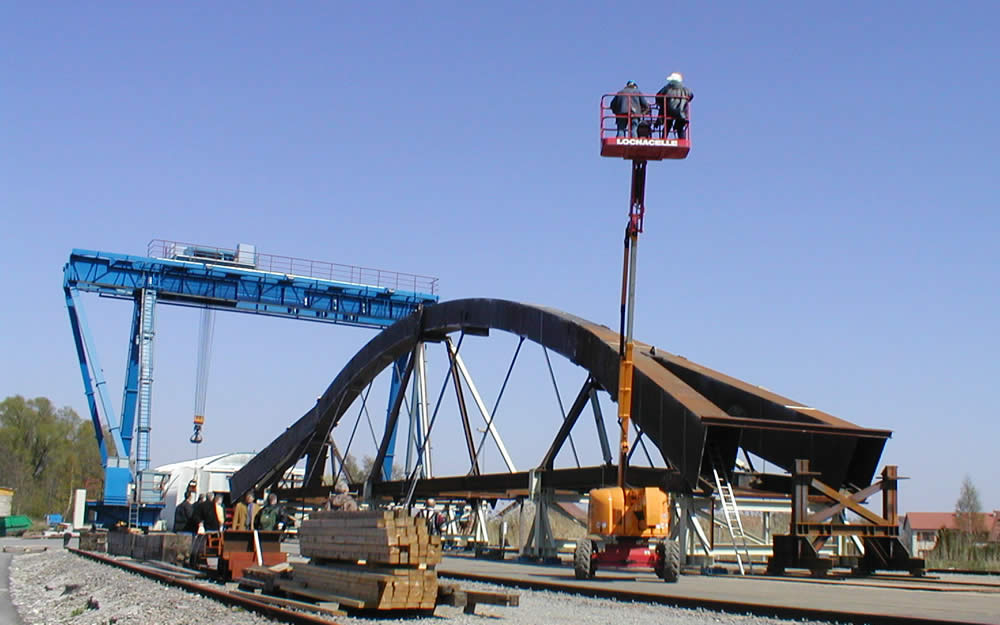

Überbau Ohligsmühle - Vormontage

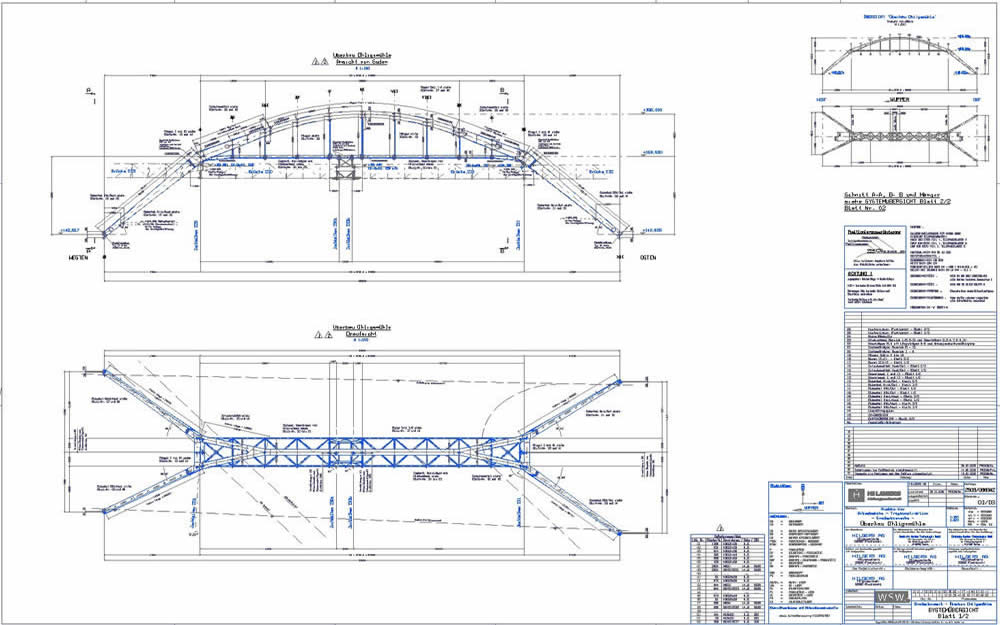

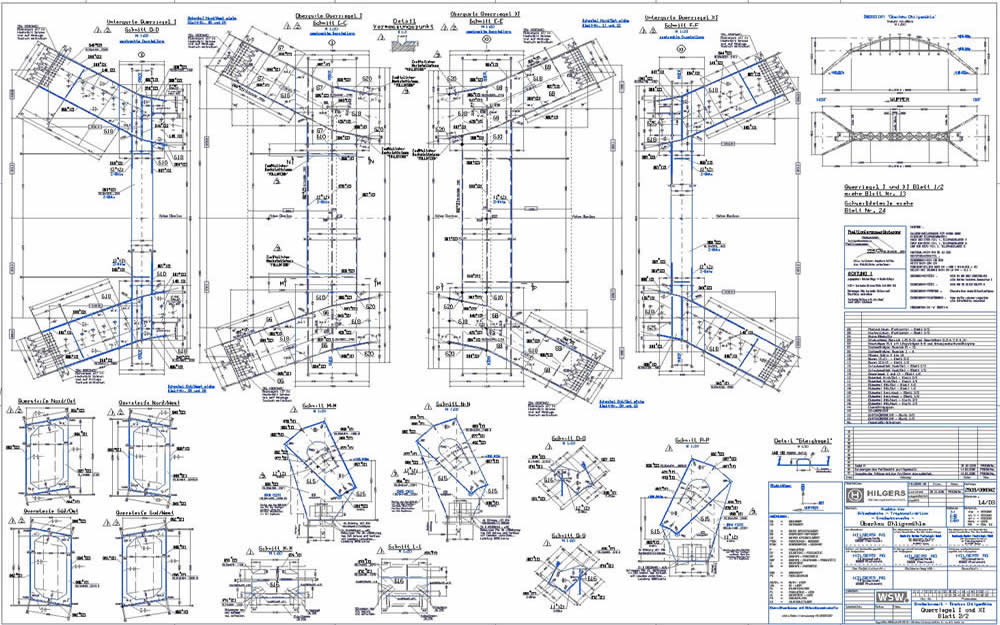

Überbau Ohligsmühle - Systemübersicht

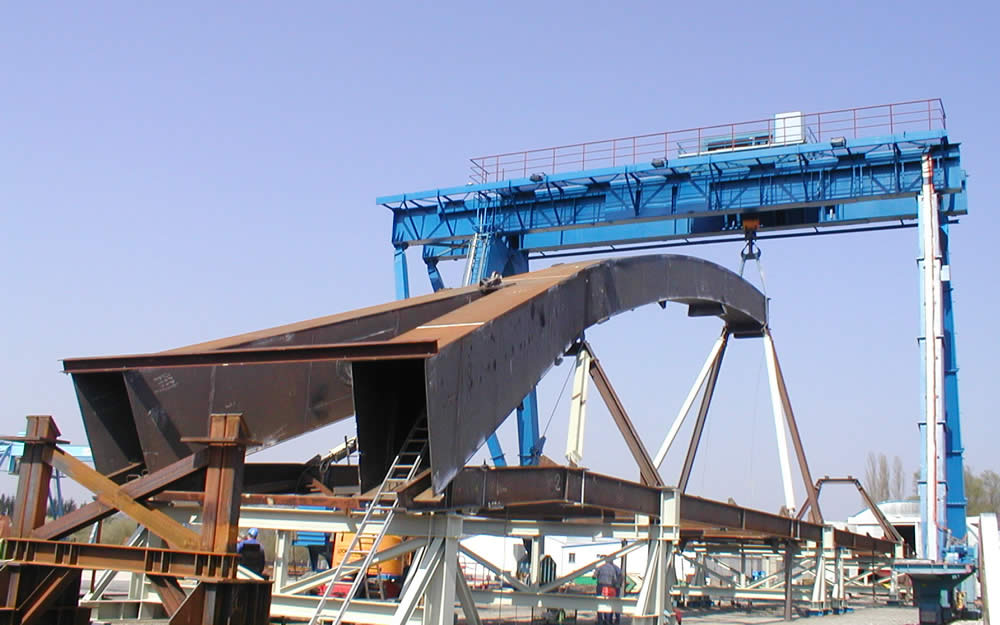

Überbau Ohligsmühle - Vormontage

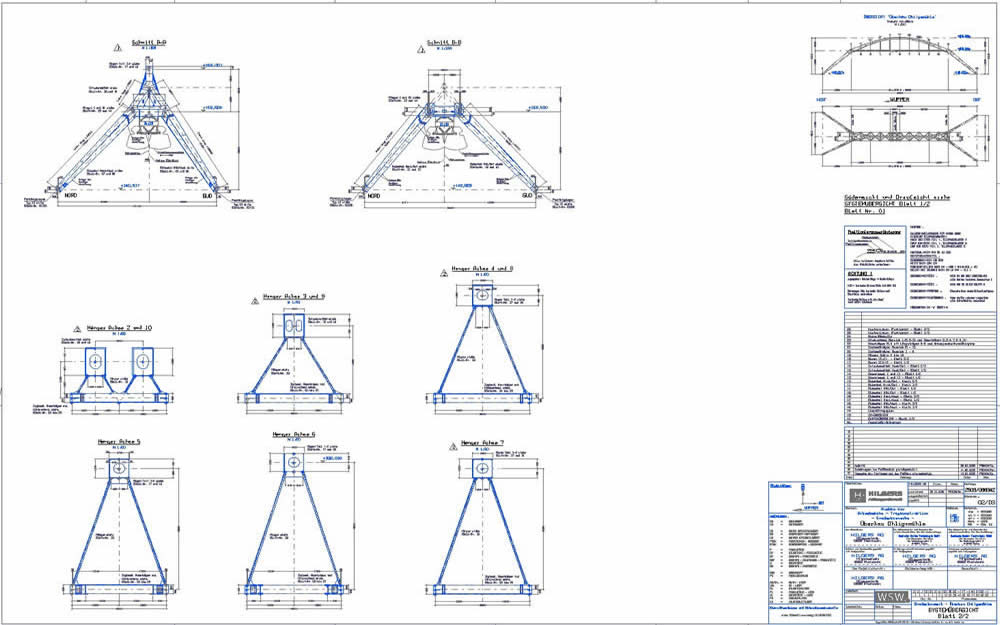

Überbau Ohligsmühle - Systemübersicht

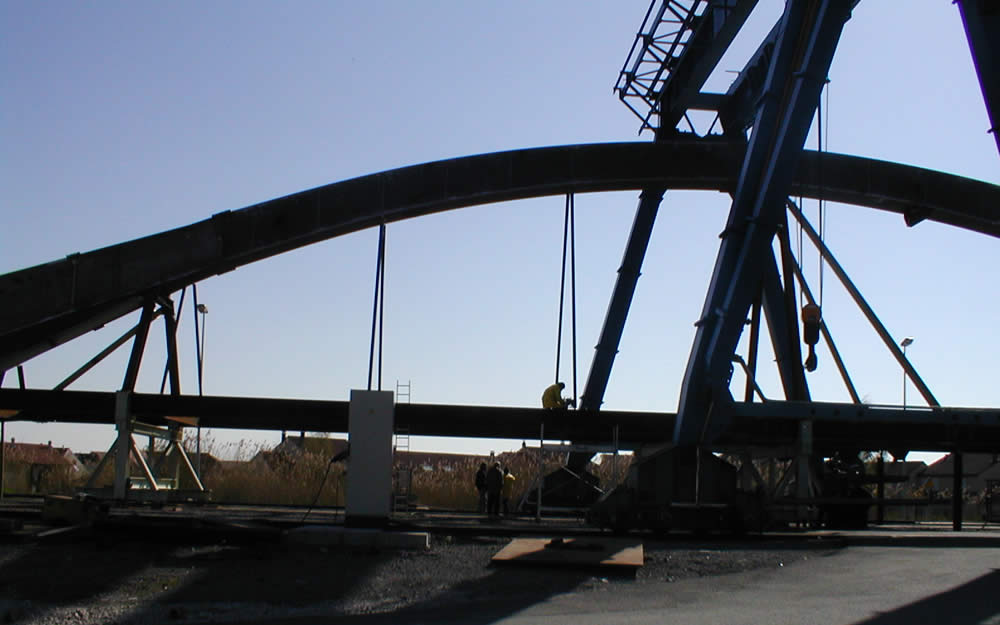

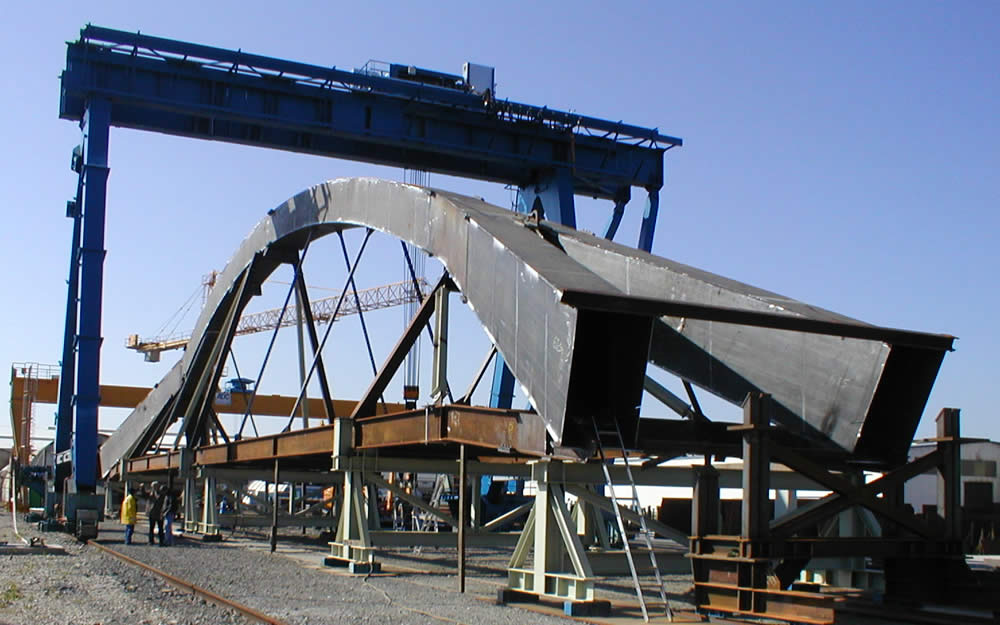

Überbau Ohligsmühle - Vormontage
Überbau Ohligsmühle - Vormontage

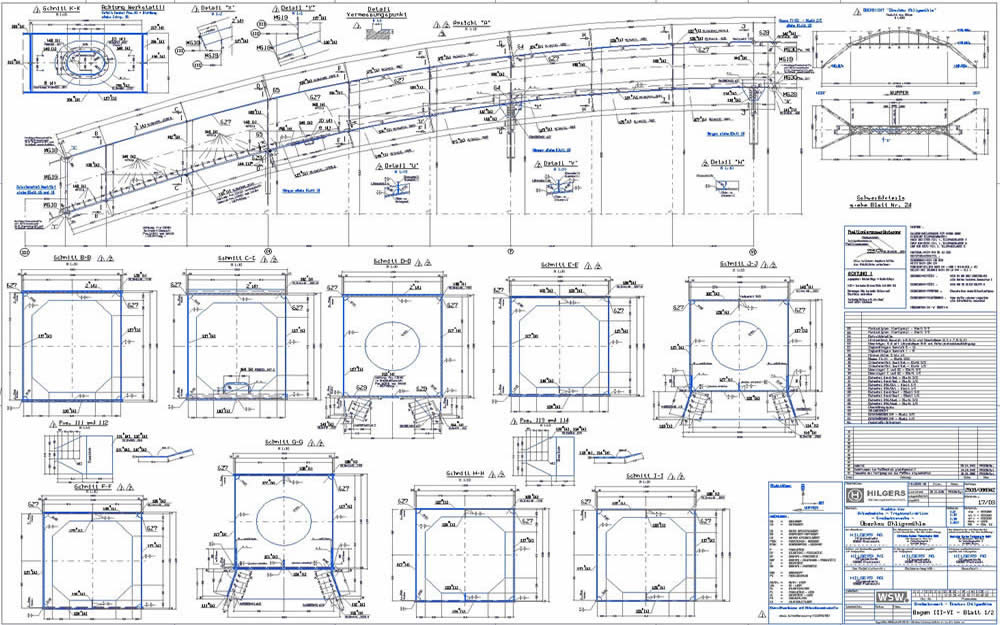

Überbau Ohligsmühle - Bogenteil
Überbau Ohligsmühle - Fertigung

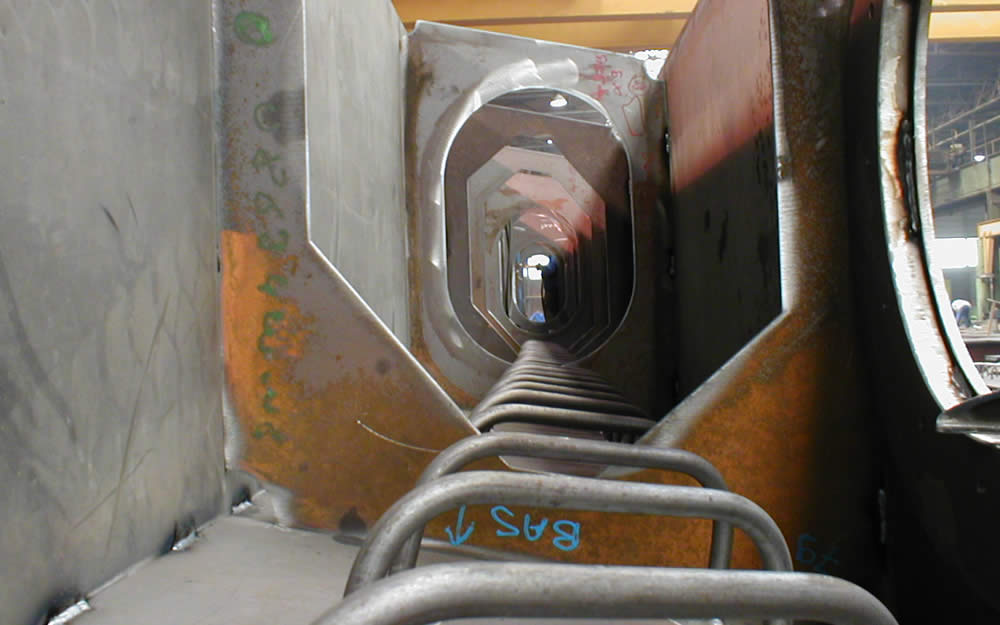

Überbau Ohligsmühle - Riegeldetails
Überbau Ohligsmühle - Fertigung

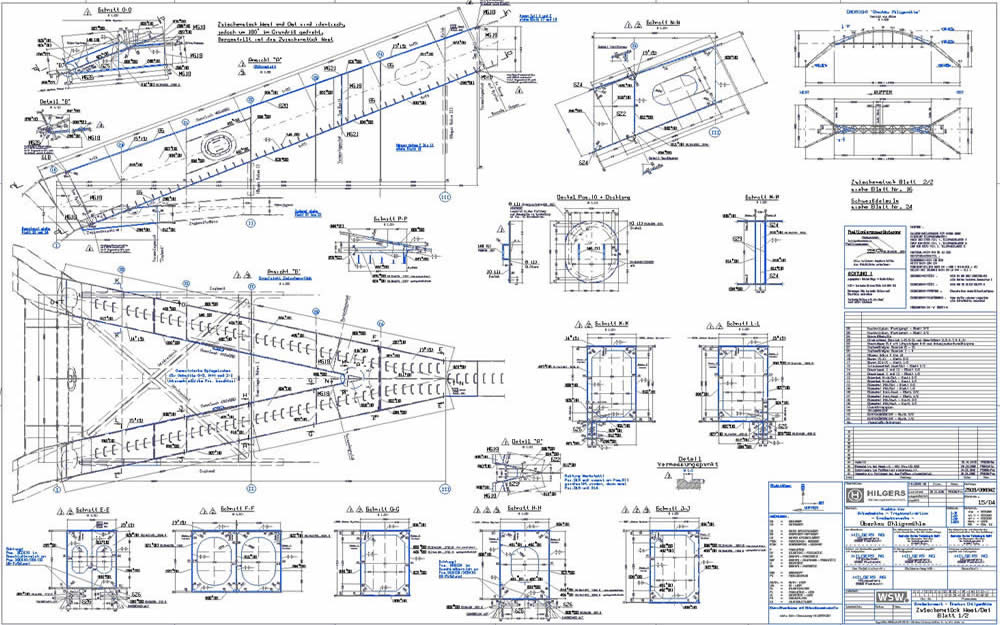

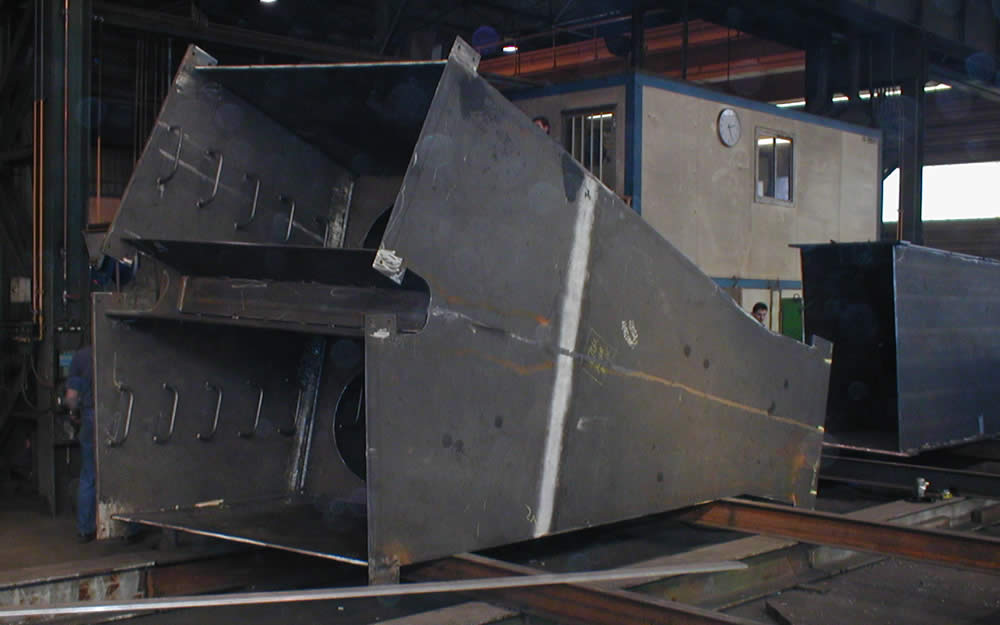

Überbau Ohligsmühle - Zwischenstück "Y"
Überbau Ohligsmühle - Fertigung

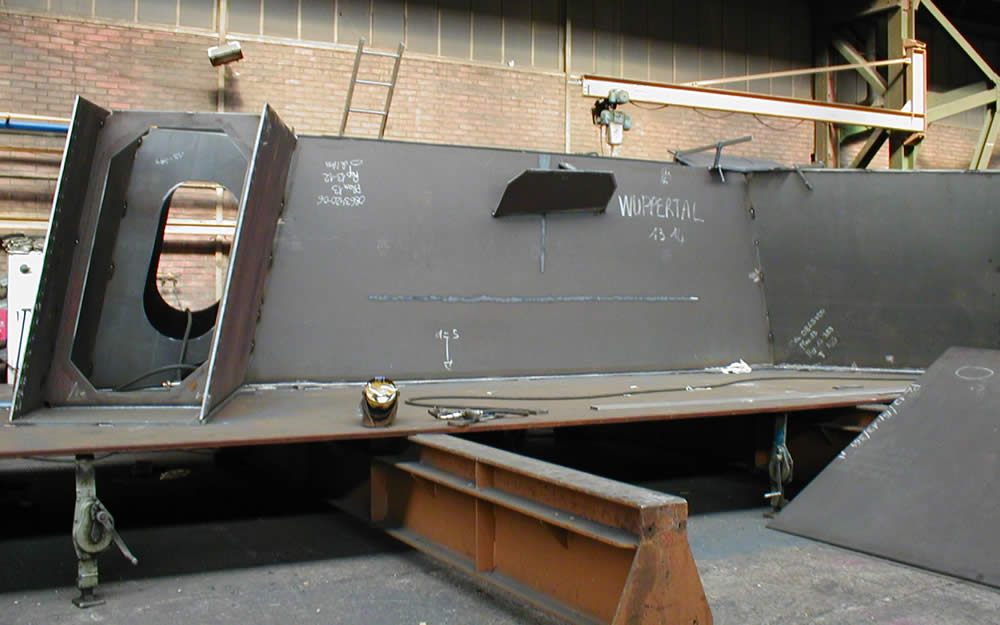

Überbau Ohligsmühle - Schenkel
